Fractalium | Rapport technique

En bref

Calcul distribué de fractales (Mandelbrot, Julia, Burning Ship, Newton, Koch) via C++ MPI avec architecture maître/esclave.
Interface graphique temps réel en Qt (sélection de zone, zoom, historique, export).
Précision arbitraire à 100 décimales via boost::multiprecision::cpp_dec_float_100 pour des zooms profonds sans perte.
Script Python de découverte automatique de nœuds de cluster par SSH concurrent.
Système de snapshots sérialisés (.fractalium) avec récupération après crash (capture de SIGSEGV, SIGABRT, etc.).
CI/CD GitHub Actions : build Release sur Ubuntu, packaging et release automatique.

Contexte et objectif

Fractalium est un projet académique de calcul distribué visant à générer et explorer interactivement des ensembles fractals classiques. Le besoin fondamental est simple : le calcul pixel par pixel d'une image fractale est un problème embarrassingly parallel, idéalement adapté à une architecture MPI. Le projet combine ce calcul haute performance avec une interface utilisateur interactive permettant de zoomer dans les fractales, de naviguer dans l'historique, et de sauvegarder/restaurer des sessions complètes.

Les auteurs sont Sudo-Rahman et Maxime-Cllt. Le projet a été conçu pour tourner sur les clusters de machines des salles de TP universitaires (MI103, MI104, MI105, MI121).

Fonctionnalités

Catégorie	Détail
Fractales supportées	Mandelbrot, Julia, Burning Ship, Newton (z³−1), Koch (z⁴−1)
Calcul distribué	Répartition du calcul sur N nœuds MPI (colonnes ou carrés)
Zoom interactif	Sélection rectangulaire à la souris (QRubberBand) avec recalcul distribué
Précision	Arithmétique 100 décimales via Boost.Multiprecision
Historique	Navigation avant/arrière dans l'historique des zooms
Palettes de couleurs	7 modes : dynamique, feu, vert, vert clair, bleu, violet, rose
Snapshots	Export/import de sessions complètes au format `.fractalium` (sérialisation Boost)
Récupération de crash	Détection de crash au redémarrage, proposition de chargement du snapshot de secours
Paramètres configurables	Résolution (400–5120), itérations, algorithme de découpe, auto-snapshots
Découverte de cluster	Script Python parallélisé testant la connectivité SSH de ~60 machines

Architecture (vue d'ensemble)

Fractalium/
├── main.cpp                  # Point d'entrée : fork MPI maître/esclave
├── CMakeLists.txt            # Build system CMake (C++23, Qt, Boost.MPI)
├── script.py                 # Découverte de nœuds de cluster
├── .github/workflows/        # CI/CD (build + release Linux)
├── documentation/            # Doxyfile, PDF Doxygen, images
└── src/
    ├── MPI.hpp / MPI.cpp             # Cœur du calcul distribué (send/receive/calculate)
    ├── Fractal.hpp / Fractal.cpp     # Algorithmes fractals (pointCheck par type)
    ├── Complex.hpp / Complex.cpp     # Arithmétique complexe haute précision
    ├── Double.hpp                    # Alias boost::multiprecision::cpp_dec_float_100
    ├── Image.hpp / Image.cpp         # Image de divergence (setPixel, merge)
    ├── Color.hpp                     # Structure RGB sérialisable
    ├── History.hpp                   # Historique + sérialisation (makeSnapshot, importSnapshot)
    ├── FractalWidget.hpp/.cpp        # Widget Qt de rendu avec sélection souris
    ├── mainwindow.hpp/.cpp           # Fenêtre principale (UI, événements, signaux UNIX)
    ├── Settings.hpp/.cpp             # Configuration persistante via QSettings
    ├── SettingsDialog.hpp/.cpp       # Dialogue de paramètres
    └── SnapshotDialog.hpp/.cpp       # Dialogue d'import/export de snapshots

Flux de données

Initialisation : main.cpp crée l'environnement MPI. Le processus de rang 0 lance la GUI Qt ; les autres entrent dans une boucle de réception infinie.
Envoi (master) : MPICalculator::send() découpe l'image en zones (colonnes ou carrés) et envoie un MPIStruct à chaque esclave via world.send().
Calcul (esclaves) : Chaque esclave reçoit sa zone, itère Fractal::pointCheck() sur chaque pixel, remplit un objet Image, le renvoie au master.
Réception (master) : MPICalculator::receive() collecte les images partielles via Image::merge(), émet un signal boost::signals2 quand toutes les zones sont reçues.
Rendu : Le signal déclenche un PaintFractalEvent (événement Qt custom) qui mappe la divergence en couleurs via la palette choisie et affiche le QImage.

Patterns identifiés

Master/Worker : architecture MPI classique avec un processus coordinateur et N travailleurs.
Signal/Slot : Qt pour l'UI, boost::signals2 pour la communication inter-couches MPI↔GUI.
Stratégie : Fractal::pointCheck() délègue à la classe interne correspondante (Mandelbrot, Julia, etc.) via un switch sur FractalType.
Command/Event : PaintFractalEvent est un événement Qt custom posté depuis le thread de réception MPI pour déclencher le rendu dans le thread UI.

Choix techniques et raisons

1. C++23 avec optimisation agressive

CMakeLists.txt impose C++23, -O3 -funroll-loops et l'optimisation interprocédurale (CMAKE_INTERPROCEDURAL_OPTIMIZATION_RELEASE). Ces options maximisent les performances sur les boucles de calcul itératif qui constituent 99 % du temps d'exécution.

2. `boost::multiprecision::cpp_dec_float_100` pour la précision

Le type Double est un alias vers cpp_dec_float_100, offrant 100 décimales de précision. C'est essentiel pour les zooms profonds où un double standard (≈15 décimales) perd rapidement toute signification géométrique.

3. Boost.MPI + Boost.Serialization

Le choix de Boost.MPI (plutôt que l'API C MPI) permet la sérialisation automatique des structures MPIStruct, Image, Fractal, SnapshotHistory via boost::serialization. Cela évite d'écrire manuellement des MPI datatypes complexes.

4. Deux algorithmes de découpe : colonnes vs carrés

Colonnes : chaque nœud reçoit une bande verticale. Simple, efficace quand le nombre de nœuds ≤ la largeur.
Carrés : chaque nœud reçoit un bloc carré. Mieux adapté quand le nombre de nœuds dépasse la largeur de l'image.

Le choix est configurable et auto-sélectionné si node_count > width.

5. Qt pour l'interface graphique

Qt (5 ou 6) offre les widgets nécessaires (QMainWindow, QRubberBand pour la sélection, QImage pour le rendu, QSettings pour la persistance). Le MOC (CMAKE_AUTOMOC ON) automatise le système de signaux/slots.

6. Récupération après crash

La capture de SIGSEGV, SIGABRT, SIGFPE, SIGILL, SIGINT, SIGTERM permet de sérialiser l'état complet (historique, type de fractale, offsets) dans un fichier snapshot_crash.fractalium avant de quitter. Au redémarrage, QSettings indique si le programme a crashé, et une boîte de dialogue propose la restauration.

7. Script Python de découverte de cluster

script.py teste en parallèle (via threading) la connectivité SSH de ~60 machines de salles de TP, détermine le nombre de cœurs de chaque machine (nproc --all), et génère un fichier hosts compatible MPI.

8. CI/CD GitHub Actions

Le workflow cmake-multi-platform.yml compile en Release sur Ubuntu, installe Qt5/Qt6 et Boost, package le binaire en tarball, et crée une release GitHub automatique.

Extraits de code remarquables

Extrait 1 — Point d'entrée MPI : fork maître/esclave

Fichier : main.cpp

int main(int argc, char *argv[]) {
    mpi::environment env(argc, argv); // MPI init
    mpi::communicator world;
    frac::MPICalculator mpiCalculator(world.rank());

    if (world.rank() == 0) {
        QApplication a(argc, argv); // Qt init — processus master
        MainWindow w;
        w.show();
        return QApplication::exec();
    } else { // processus esclave : boucle de réception
        while (true) {
            frac::MPIStruct mpiStruct;
            {
                world.recv(0, 0, mpiStruct);
            }
            Fractalium::MPICalculator::mpi_struct = mpiStruct;
            auto image = Fractalium::Image(mpiStruct.width, mpiStruct.height);
            frac::MPICalculator::calculate(mpiStruct, image);
            {
                world.send(0, 1, image);
            }
        }
    }
}

Pourquoi c'est intéressant : Ce pattern est caractéristique du modèle SPMD (Single Program, Multiple Data) de MPI. Le même binaire s'exécute sur tous les nœuds ; seul le rang détermine le comportement. Le rang 0 détient l'IHM, les autres restent en attente passive. La boucle infinie côté esclave est intentionnelle : les travailleurs doivent rester disponibles pour recevoir de nouvelles zones de calcul sans redémarrage.

Extrait 2 — Répartition des zones de calcul

Fichier : src/MPI.cpp (méthode MPICalculator::send)

void Fractalium::MPICalculator::send(const MPIStruct &data, Image &image) {
    mpi::communicator world;
    if (rank == 0) {
        auto node = world.size() - 1;
        MPIStruct mpi_tmp = data;

        // Algorithme de découpe par colonnes
        auto collumns = [&](int proc) {
            auto x_delta = data.end_x - data.start_x;
            mpi_tmp.start_x = x_delta / node * proc;
            mpi_tmp.end_x = x_delta / node * (proc + 1);
            world.send(proc + 1, 0, mpi_tmp);
            is_running = true;
        };

        // Algorithme de découpe par carrés
        auto squares = [&](int proc) {
            auto img_pixels = data.width * data.height;
            auto nb_pixel_per_node = img_pixels / (node - 1);
            auto sq = [&nb_pixel_per_node] { return sqrt(nb_pixel_per_node); };
            mpi_tmp.start_x = uint16_t(proc * sq()) % data.end_x;
            mpi_tmp.end_x = uint16_t((proc + 1) * sq()) % data.end_x;
            mpi_tmp.start_y = uint16_t((proc * sq()) / data.end_x) * sq();
            mpi_tmp.end_y = uint16_t(((proc * sq()) / data.end_x) + 1) * sq();
            if (mpi_tmp.end_y > data.height) mpi_tmp.end_y = data.height;
            world.send(proc + 1, 0, mpi_tmp);
            is_running = true;
        };

        node_working = node;
        switch (Settings::AREA_ALGORITHM_TYPE) {
            case Settings::COLLUMNS: {
                auto counter = node;
                while (counter > data.width) counter--;
                for (int proc = 0; proc < counter; ++proc) collumns(proc);
            } break;
            case Settings::SQUARES: {
                for (int proc = 0; proc < node; ++proc) squares(proc);
            } break;
        }

        future = std::async(std::launch::async, [&] {
            receive(image);
        });
    }
}

Pourquoi c'est intéressant : La répartition du travail est paramétrable. L'algorithme par colonnes est optimal quand le nombre de nœuds est inférieur à la largeur de l'image (chaque nœud prend une bande verticale complète). L'algorithme par carrés entre en jeu quand le cluster est large, en découpant l'image en tuiles. La réception est lancée asynchronement via std::async pour ne pas bloquer la boucle événementielle Qt.

Extrait 3 — Algorithmes fractals (Strategy interne)

Fichier : src/Fractal.cpp

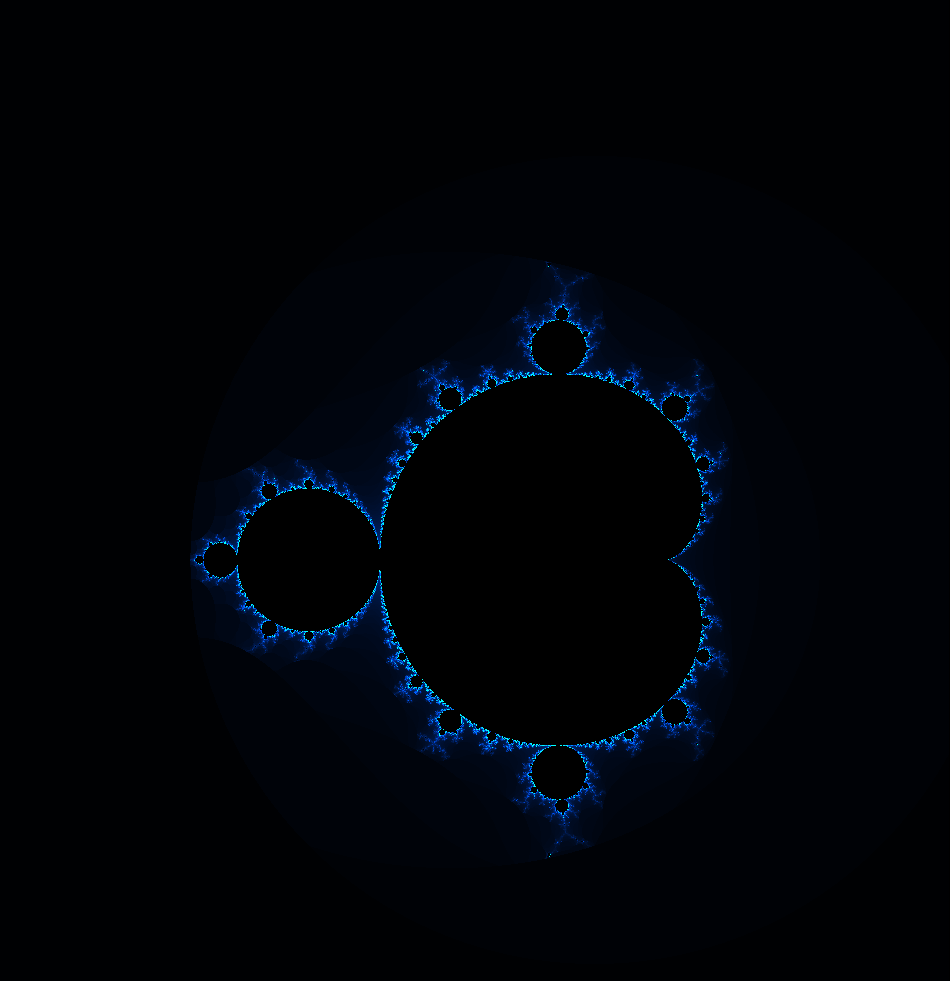

int Fractal::Mandelbrot::pointCheck(const Complex &point, const int iterations) {
    int i;
    Complex z = Complex(0, 0);
    for (i = 0; i < iterations; ++i) {
        z = z * z + point;
        if (z.norm() > 2.0)
            break;
    }
    return i;
}

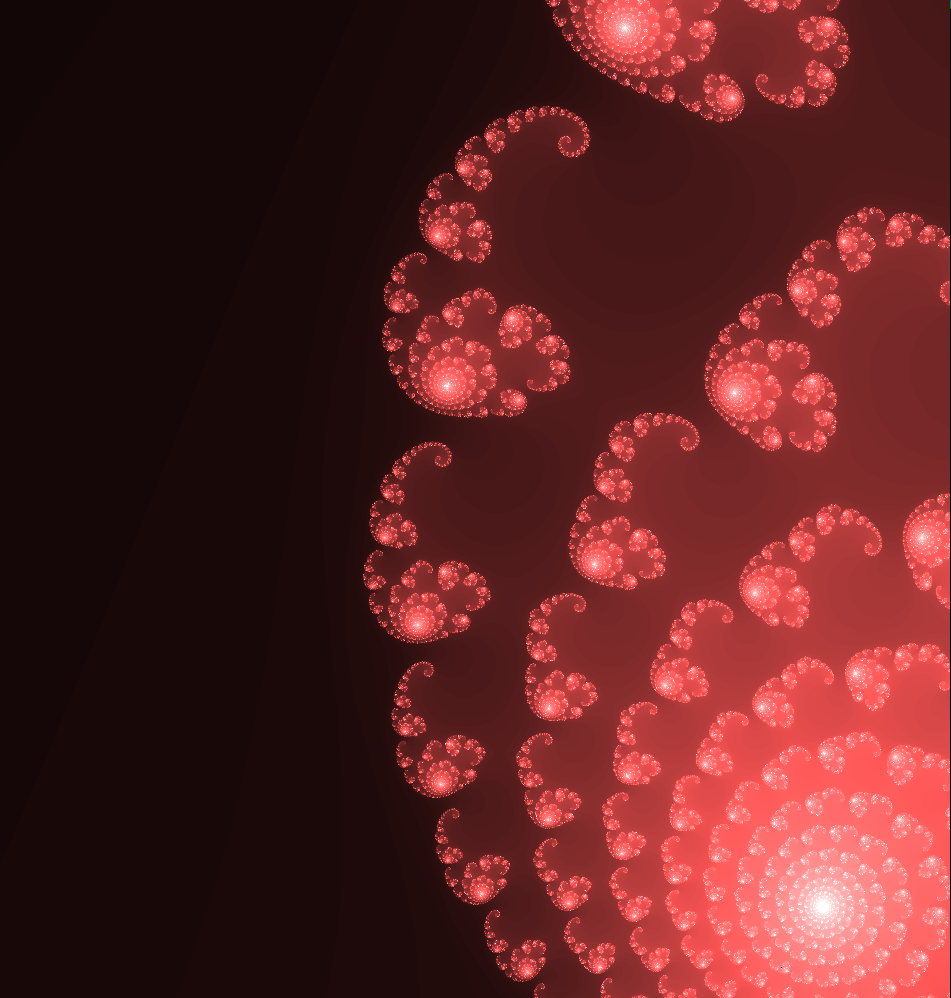

int Fractal::Julia::pointCheck(const Complex &point, const int iterations) {
    Complex z = point;
    int i;
    for (i = 0; i < iterations; ++i) {
        z = z * z + Fractal::Julia::juliaConstant; // c = 0.285 + 0.01i
        if (z.norm() > 2.0)
            break;
    }
    return i;
}

int Fractal::BurningShip::pointCheck(const Complex &point, const int iterations) {
    int i;
    Complex z = Complex(0, 0);
    for (i = 0; i < iterations; ++i) {
        z.real = abs(z.real);
        z.imag = abs(z.imag);
        z = z * z + point;
        if (z.norm() > 2.0)
            break;
    }
    return i;
}

int Fractal::Newton::pointCheck(const Complex &point, const int iterations) {
    Complex z = point;
    for (int i = 0; i < iterations; ++i) {
        Complex f_z = z * z * z - Complex(1.0, 0.0);
        Complex f_prime = Complex(3.0, 0.0) * z * z;
        z = z - f_z / f_prime;
        if (f_z.norm() < 1e-6) { return i; }
    }
    return iterations;
}

Pourquoi c'est intéressant : Chaque fractale implémente son algorithme d'itération comme une classe interne statique avec la même signature pointCheck(Complex, int) -> int. La classe Fractal agit comme un façade qui dispatche via un switch. L'ensemble de Newton utilise la méthode de Newton pour f(z) = z³−1 avec convergence sur f(z) < 1e-6. Le Burning Ship applique la valeur absolue aux composantes avant le carré — une variante qui produit une structure visuelle radicalement différente.

Extrait 4 — Arithmétique complexe en précision arbitraire

Fichier : src/Complex.cpp + src/Double.hpp

// Double.hpp
namespace Fractalium {
    typedef boost::multiprecision::cpp_dec_float_100 Double;
}

// Complex.cpp — multiplication complexe
Complex Complex::operator*(Complex const &obj) const {
    return {real * obj.real - imag * obj.imag,
            real * obj.imag + imag * obj.real};
}

// Division complexe
Complex Complex::operator/(Complex const &obj) const {
    return {(real * obj.real + imag * obj.imag) / (obj.real * obj.real + obj.imag * obj.imag),
            (imag * obj.real - real * obj.imag) / (obj.real * obj.real + obj.imag * obj.imag)};
}

Pourquoi c'est intéressant : Toute l'arithmétique (addition, soustraction, multiplication, division, norme) fonctionne en précision 100 décimales de manière transparente, car real et imag sont de type Double (alias cpp_dec_float_100). Cela signifie que les zooms très profonds dans les fractales ne souffrent pas de la perte de précision inhérente au double IEEE 754. Le coût en performance est significatif, mais le calcul distribué le compense.

Extrait 5 — Fusion d'images partielles et récupération asynchrone

Fichier : src/Image.cpp + src/MPI.cpp

// Image::merge — fusionne les résultats partiels des esclaves
void Fractalium::Image::merge(Fractalium::Image &image) {
    if (width() != image.width() || height() != image.height()) {
        throw std::invalid_argument("Images must have the same size");
    }
    for (int i = 0; i < width(); ++i) {
        for (int j = 0; j < height(); ++j) {
            if (image._image[i][j] != -1) // -1 = pixel non calculé
                _image[i][j] = image._image[i][j];
        }
    }
}

// MPICalculator::receive — collecte les résultats
void Fractalium::MPICalculator::receive(Image &image) {
    mpi::communicator world;
    if (rank == 0) {
        auto counter = new std::atomic<uint32_t>(0);
        for (int proc = 1; proc < node_count; ++proc) {
            auto image_tmp = Image();
            world.recv(proc, 1, image_tmp);
            image.merge(image_tmp);
            (*counter)++;
            node_recived(*counter);
            if (*counter == node_working) {
                is_running = false;
                finshed(); // signal boost::signals2
                counter->store(0);
            }
        }
        delete counter;
    }
}

Pourquoi c'est intéressant : La convention -1 comme marqueur de « pixel non calculé » est simple et efficace : chaque esclave ne remplit que sa zone, le master assemble les résultats par écrasement conditionnel. Le signal finshed (sic) est émis via boost::signals2 quand tous les nœuds ont répondu, ce qui déclenche le rendu Qt via un événement custom (PaintFractalEvent).

Extrait 6 — Capture de signaux et sauvegarde de secours

Fichier : src/mainwindow.cpp

void MainWindow::handleSignal() {
    if (instance == nullptr) return;

    std::signal(SIGSEGV, [](int signum) {
        MainWindow::signalSnapshot(signum, instance->_back_history,
                                   instance->_front_history, *instance->_fractal);
    });
    std::signal(SIGABRT, [](int signum) { /* même logique */ });
    std::signal(SIGFPE,  [](int signum) { /* même logique */ });
    std::signal(SIGILL,  [](int signum) { /* même logique */ });
    std::signal(SIGINT,  [](int signum) { /* même logique */ });
    std::signal(SIGTERM, [](int signum) { /* même logique */ });
}

void MainWindow::signalSnapshot(int signum,
                                const std::vector<Fractalium::History> &backHistory,
                                const std::vector<Fractalium::History> &frontHistory,
                                const Fractalium::Fractal &fractal) {
    Fractalium::SnapshotHistory snapshotHistory{backHistory, frontHistory, fractal};
    Fractalium::makeSnapshot(Settings::CRASH_SNAP_PATH, snapshotHistory);
    Settings::setCrash(); // persiste le flag crash via QSettings
    std::exit(signum);
}

// Au démarrage :
void MainWindow::lauchAfterCrash() {
    if (Settings::IS_CRASHED) {
        auto box = QMessageBox::critical(this, "Crash détecté",
            "Le programme a quitte de manière inattendue."
            " Voulez-vous charger la sauvegarde de l'image ?",
            QMessageBox::Yes | QMessageBox::No);
        if (box == QMessageBox::Yes) {
            auto snap = Fractalium::SnapshotHistory{};
            Fractalium::importSnapshot(Settings::CRASH_SNAP_PATH, snap);
            loadSnapshot(snap);
        }
        Settings::resetCrash();
    }
}

Pourquoi c'est intéressant : La persistance de l'état est gérée à deux niveaux. D'une part, les signaux UNIX fataux déclenchent une sérialisation d'urgence de l'état complet (historique des zooms, type de fractale, offsets) dans un fichier .fractalium. D'autre part, QSettings enregistre un flag is_crashed qui sera lu au prochain lancement pour proposer la restauration. C'est une approche robuste pour un programme de calcul qui peut être interrompu par Ctrl+C, un segfault ou un kill.

Extrait 7 — Script de découverte de cluster

Fichier : script.py

def handle_host(host):
    try:
        threads = subprocess.getoutput(
            f'ssh -o ConnectTimeout=2 -o BatchMode=yes {username}@{host} nproc --all')
        if threads.isdigit():
            with threading.Lock():
                with open('hosts', 'a') as file:
                    file.write(f"{host} slots={threads}\n")
                num_computers += 1
                total_processors += int(threads)
    except Exception as e:
        pass

# Création de threads pour chaque hôte
threads = [threading.Thread(target=handle_host, args=(host,)) for host in hosts]
for thread in threads:
    thread.start()
for thread in threads:
    thread.join()

Pourquoi c'est intéressant : Ce script résout un problème pratique : sur un cluster de salle de TP, les machines disponibles changent constamment. En testant ~60 machines en parallèle avec un timeout SSH de 2 secondes, le script génère en quelques secondes un fichier hosts directement exploitable par mpirun -hostfile hosts. La sortie inclut le nombre total de processeurs et la moyenne par machine.

Qualité, sécurité, maintenance

Tests

Aucun test automatisé (ni unitaire, ni d'intégration) n'est présent dans le dépôt. La validation repose sur l'exécution manuelle et la vérification visuelle des fractales produites.

Lint / Format

Aucun outil de formatage automatique (clang-format, clang-tidy) n'est configuré.

CI

Un workflow GitHub Actions compile le projet sur Ubuntu en mode Release, installe les dépendances (Qt5/Qt6, Boost, OpenMPI), package le binaire et crée une release GitHub. Le workflow est déclenché manuellement (workflow_dispatch) avec un paramètre de version.

Gestion d'erreurs

Vérification des bornes dans Image::setPixel() (lance std::out_of_range).
Vérification de compatibilité de taille dans Image::merge().
Gestion des signaux UNIX fataux avec sauvegarde d'état.
Protection contre l'exécution avec un seul nœud MPI (message d'avertissement dans la barre d'état).

Documentation

Une documentation Doxygen complète est présente dans documentation/Documentation.pdf. Le Doxyfile est fourni à la racine de documentation/. Toutes les classes et méthodes publiques sont documentées.

Logs

Pas de système de logging structuré. Les seules sorties sont des std::cout dans les handlers de signaux et des messages dans la barre d'état Qt.

Installation et exécution (local)

Prérequis

Compilateur C++23 (GCC ≥ 12, Clang ≥ 16)
CMake ≥ 3.26
Qt 5 ou Qt 6 (modules Core, Gui, Widgets)
Boost (notamment Boost.MPI et Boost.Serialization)
OpenMPI (ou toute implémentation MPI compatible)
Python 3 (pour le script de découverte de cluster, optionnel)

Compilation

git clone https://github.com/Sudo-Rahman/Fractalium.git
cd Fractalium
mkdir build && cd build
cmake ..
make

Exécution

Local (multicœur) :

mpirun -np <nombre_de_threads> ./Fractalium

Cluster :

# Générer le fichier hosts
python3 script.py <username>
# Lancer sur le cluster
mpirun -hostfile hosts ./Fractalium

Note : Un minimum de 2 nœuds MPI est requis (1 master + 1 esclave).

Instantané de démonstration

Le dépôt inclut un fichier sample.fractalium importable via le menu Historique > Instantané, permettant de visualiser une séquence de 10+ zooms successifs sur l'ensemble de Mandelbrot.

Liens

GitHub : https://github.com/Sudo-Rahman/Fractalium
Documentation Doxygen : documentation/Documentation.pdf

Retour aux projets
